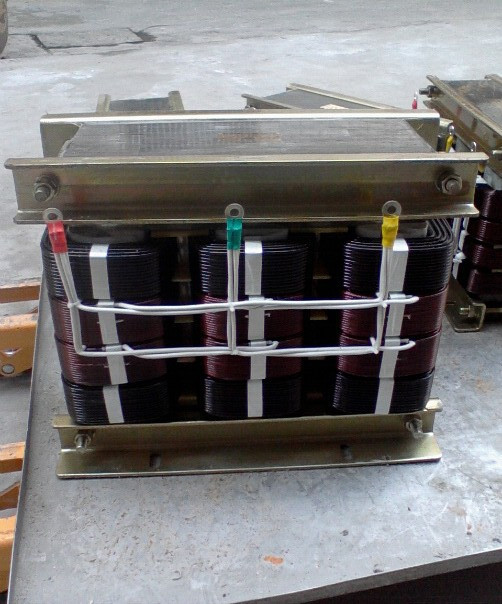

eps,ups輸出隔離變壓器是一種特殊的隔離變壓器，由于它的輸入電源是經過逆變出來的交流電源，因此，諧波成分含量較高，普通隔離變壓器是不可以用于這種場合的。了解傳統UPS不間斷電源輸出隔離變壓器的功能是非常重要的,因為只有當電路措施能夠完全實現它的功能時,才有可能在新一代設備中替代并取消它。應該說這個變壓器是工頻機全橋逆變器不可分離的組成部分,它的作用也很簡單:升壓和產生三相四線輸出的零線。

輸出變壓器的功能之一是為單相負載提供所需的零線

傳統雙轉換式UPS輸出變壓器的一個重要功能是在UPS輸出端產生給單相負載供電時所需要的中性線(或零線)。

ups隔離變壓器的作用

1)濾除負載端諧波，提高供電質量

隔離變壓器本身具有電感特性，輸出隔離變壓器可以濾除負載端由的大量的低次諧波、減少高頻干擾，并可以使高次諧波大幅度衰減。采用電源隔離變壓器，可以有效地抑制竄入交流電源中的噪聲干擾，消除干擾，提高設備的電磁兼容性。

2)降低零地電壓，優化UPS末端供電網絡

UPS的逆變輸出裝隔離變壓器可以隔離輸入和輸出之間的電氣連接，從而有效地降低輸出的零地電壓。由于隔離變壓器的副邊繞組采用Y型接法，中性點接地后產生新的零線，從而達到了降低零地電壓的目的。事實上，HP、IBM、SUN的小型機因為要保證精密的計算能力與高可靠性的數據處理傳輸能力，都會對零地電壓有極高的要求，加裝隔離變壓器可以徹底解決因為零地電壓偏高技術人員無法調試的問題。

3)“通交流阻直流”，UPS故障時保護負載

現代的UPS電源，AC/DC變換部分采用高頻設計化，提高了UPS的輸入功率因數(0.98以上)及輸入電壓范圍，DC/AC逆變部分高頻化減少了輸出濾波電感的體積，功率密度大。由于無輸出隔離變壓器，一旦逆變器橋臂的IGBT被擊穿短路，BUS母線高直流電壓將加到負載上，將危及負載的安全。輸出隔離變壓器具有“通交流阻直流”的能力，可以解決此類問題，在UPS發生故障時能夠使負載安全運行。

4)增強過載短路保護能力，隔離安全負載

由于其自身的特性，隔離變壓器是UPS中工作最為穩定的器件。UPS在正常工作過程中，如果遇到大的短路電流，變壓器會產生反向電動勢，延緩短路電流對負載以及逆變器的沖擊破壞，達到保護負載與UPS主機的作用。
