在工業生產、數據中心、醫療設備等關鍵場景中，三相電網電壓的波動（如電壓過高、過低、三相不平衡）會直接導致設備停機、精度下降甚至硬件損壞。三相穩壓器作為保障電力系統穩定的核心設備，通過動態調節電壓參數，為負載提供持續、可靠的三相電源。本文將從技術原理、核心類型、選型方法到實際應用，全面拆解三相穩壓器的技術要點。

一、基礎認知：三相穩壓器的核心價值與適用場景

1. 為什么需要三相穩壓器？

三相交流電因具有功率大、傳輸效率高、轉矩穩定等特點，成為工業領域的主流供電方式。但實際電網受以下因素影響，易出現電壓異常：

電網負荷波動：工廠啟停大功率設備（如電機、變頻器）時，會導致局部電網電壓驟降或驟升；

輸電線路損耗：長距離輸電時，線路電阻會導致電壓衰減，尤其在用電高峰期更為明顯；

三相不平衡：部分負載（如單相焊機、照明設備）接入三相系統時，會導致三相電流、電壓偏差，引發設備發熱、效率降低。

三相穩壓器的核心作用是：在輸入電壓波動（通常允許 ±10%~±20% 范圍）或負載變化時，通過內部調節機制，使輸出三相電壓穩定在額定值（如 380V/220V），且三相不平衡度控制在 5% 以內，保障負載安全運行。

2. 適用場景劃分

二、技術原理：三類主流三相穩壓器的工作機制

目前市面上的三相穩壓器主要分為參數調整型、自耦補償型、開關電源型三類，其核心差異在于電壓調節方式和適用場景，具體原理如下：

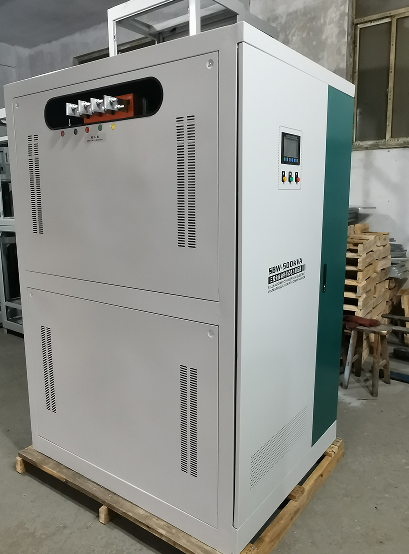

1. 參數調整型（伺服電機式）

工作原理

核心結構：由三相自耦變壓器、伺服電機、電壓檢測電路、控制單元組成；

調節邏輯：電壓檢測電路實時采集輸出端三相電壓，若某相電壓偏離額定值（如 380V±2%），控制單元驅動伺服電機轉動，帶動碳刷在自耦變壓器的繞組上移動，改變繞組匝數比，從而調整輸出電壓至額定值；

三相平衡控制：通過獨立檢測三相電壓，分別調節每相的匝數比，解決三相不平衡問題（可將不平衡度從 15% 降至 3% 以內）。

優缺點

優勢：結構簡單、可靠性高（平均無故障時間≥50000 小時）、波形失真度低（≤2%），適合感性負載（如電機）；

劣勢：響應速度較慢（調節時間 100~500ms），不適合電壓快速波動的場景；碳刷存在機械磨損，需定期維護。

2. 自耦補償型（補償繞組式）

工作原理

核心結構：由主變壓器、補償變壓器（含串聯補償繞組）、晶閘管（SCR）或接觸器、檢測控制電路組成；

調節邏輯：將補償變壓器的繞組與主電路串聯，當輸入電壓波動時，檢測電路計算電壓偏差值，通過晶閘管控制補償繞組的輸出電壓極性（升壓或降壓），與主電路電壓疊加后，使輸出電壓穩定；

調節方式：采用 “分級調節” 或 “連續調節”，分級調節通過接觸器切換補償繞組抽頭（精度 ±5%），連續調節通過晶閘管調壓（精度 ±1%）。

優缺點

優勢：響應速度快（20~100ms）、無機械磨損、過載能力強（可承受 120% 額定負載 1 小時），適合中大功率場景（10~500kVA）；

劣勢：補償繞組設計復雜，成本高于參數調整型；晶閘管調壓可能產生少量諧波（需搭配濾波器使用）。

3. 開關電源型（PWM 控制式）

工作原理

核心結構：由三相整流橋、高頻逆變器、變壓器、PWM 控制器、濾波電路組成；

調節邏輯：先將輸入的三相交流電整流為直流電，再通過 PWM 控制器控制逆變器，將直流電轉換為高頻交流電，經變壓器變壓后，再次整流濾波為穩定的三相交流電輸出；

核心優勢：通過高頻 PWM 控制（開關頻率 20~50kHz），可實現毫秒級（5~20ms）電壓調節，且輸出電壓精度可達 ±0.5%。

優缺點

優勢：穩壓精度極高、響應速度最快、體積小（比傳統機型小 30%），適合精密設備（如醫療儀器、半導體設備）；

劣勢：轉換效率略低（滿載效率 90%~95%，傳統機型 95%~98%）、成本高，大功率機型（＞100kVA）技術難度大。

三、關鍵技術指標：選型的核心依據

選型三相穩壓器時，需重點關注以下 6 項指標，避免因參數不匹配導致設備故障或資源浪費：

1. 額定容量（kVA）

定義：穩壓器長期穩定工作的最大輸出功率，需根據負載總功率及負載類型選擇；

計算方法：

純阻性負載（如加熱管）：額定容量 = 負載總功率（kW）× 1.0~1.1

感性負載（如電機、變頻器）：額定容量 = 負載總功率（kW）× 1.2~1.5（因啟動電流為額定電流 3~5 倍，需預留冗余）

混合負載：按功率占比加權計算，感性負載占比高時取上限；

示例：某生產線含 100kW 電機（感性）+50kW 加熱管（阻性），則額定容量需≥100×1.5 + 50×1.1 = 205kVA，推薦選型 250kVA。

2. 輸入電壓范圍

需匹配當?shù)仉娋W(wǎng)波動情況，常見規格有：

寬范圍：304V~456V（±20%），適合農村、工業區等電網不穩定區域；

標準范圍：323V~418V（±10%），適合城市電網或有初步穩壓的場景；

注意：若輸入電壓波動超出穩壓器范圍，設備會觸發保護（如停機或報警），需提前確認電網參數。

3. 穩壓精度

定義：輸出電壓與額定值的偏差百分比，不同場景要求差異大：

工業負載：±2%~±5%（如機床、風機）；

精密設備：±0.5%~±1%（如醫療儀器、半導體光刻機）；

數據中心：±1%~±2%（保障服務器電源穩定性）。

4. 響應時間

定義：輸入電壓波動后，輸出電壓恢復至額定范圍的時間，需根據負載對電壓變化的敏感度選擇：

普通工業負載：100~500ms（參數調整型可滿足）；

動態負載（如變頻器、充電樁）：20~100ms（自耦補償型）；

精密負載：5~20ms（開關電源型）。

5. 三相不平衡度

定義：三相輸出電壓中，最大值與最小值之差占額定值的百分比，國標要求≤5%；

關鍵：若負載存在大量單相設備（如照明、焊機），需選擇 “三相獨立調節” 的穩壓器（如參數調整型、開關電源型），避免因一相過載導致三相失衡。

6. 保護功能

必備保護：過壓保護（輸出電壓超額定值 10%~15% 時觸發）、欠壓保護、過載保護、短路保護、過熱保護；

可選保護：防雷保護（適合戶外場景）、諧波抑制（搭配無源 / 有源濾波器）、缺相保護（避免三相設備缺相運行燒毀）。

四、選型與安裝：避坑指南

1. 選型四步法

第一步：明確負載特性

統計負載總功率、類型（阻性 / 感性 / 容性）、啟動方式（直接啟動 / 星三角啟動）；

重點關注 “沖擊負載”：如電機啟動時的瞬時功率，需確保穩壓器的過載能力可覆蓋（如 120% 過載 1 分鐘）。

第二步：分析電網條件

測量當?shù)仉娋W(wǎng)的輸入電壓波動范圍（連續監測 24 小時）、頻率偏差（通常 50Hz±0.5Hz）、三相不平衡度；

若電網諧波含量高（如含大量變頻器、電焊機），需選擇帶諧波抑制功能的穩壓器，或額外配置有源濾波器。

第三步：匹配穩壓器類型

第四步：校核附加需求

安裝空間：開關電源型體積小，適合機房等緊湊場景；

遠程監控：需支持 RS485/Modbus 協議，實現電壓、電流、故障狀態的遠程監測；

備用電源：與 UPS 聯動時，需確認穩壓器的輸出波形與 UPS 兼容（避免諧波干擾）。

2. 安裝注意事項

接線要求：三相輸入需按 “L1、L2、L3” 相序接線，中性線（N）必須可靠接地，接地電阻≤4Ω；

散熱空間：穩壓器周圍需預留≥50cm 散熱空間，避免陽光直射或靠近熱源（如加熱器）；

防雷措施：戶外安裝時，輸入端需加裝三相防雷器（浪涌電流≥20kA），避免雷擊損壞內部元件。

五、維護與故障排查

1. 日常維護（每月 1 次）

外觀檢查：清潔機身灰塵，檢查接線端子是否松動、線纜是否老化；

參數檢測：用萬用表測量輸出三相電壓，確認穩壓精度是否在額定范圍；

散熱檢查：檢查風扇（若有）是否正常運轉，通風口是否堵塞。

2. 定期維護（每年 1 次）

絕緣測試：用兆歐表測量輸入 / 輸出端與外殼的絕緣電阻，應≥2MΩ（500V 直流）；

部件檢查：參數調整型需檢查碳刷磨損情況（磨損量＞1/3 時更換）；自耦補償型需檢查晶閘管觸發電路是否正常；

校準：通過穩壓器的校準端口，重新標定輸出電壓精度（需專業人員操作）。

3. 常見故障排查

六、未來發展趨勢

隨著工業智能化、新能源普及，三相穩壓器正朝著以下方向升級：

數字化控制：采用 DSP（數字信號處理器）替代傳統模擬電路，實現更精準的電壓調節和故障診斷；

模塊化設計：支持多模塊并聯擴容，單模塊故障時不影響整體運行，提高系統可靠性；

綠色節能：采用寬禁帶半導體（如 SiC、GaN）器件，將轉換效率提升至 98% 以上，降低能耗；

智能聯動：與微電網、儲能系統聯動，實現 “穩壓 + 儲能” 一體化，應對電網斷電等極端情況。

結語

三相穩壓器作為電力系統的 “穩壓衛士”，其技術選型和運維管理直接影響工業生產的連續性和設備安全性。在實際應用中，需結合負載特性、電網條件、成本預算綜合決策，同時通過規范的安裝和維護，最大化設備使用壽命。未來，隨著數字化、綠色化技術的融入，三相穩壓器將在新能源、智能制造等領域發揮更重要的作用，為高質量電力供應提供核心支撐。
