發布時間：2019-03-18
瀏覽：13448 次

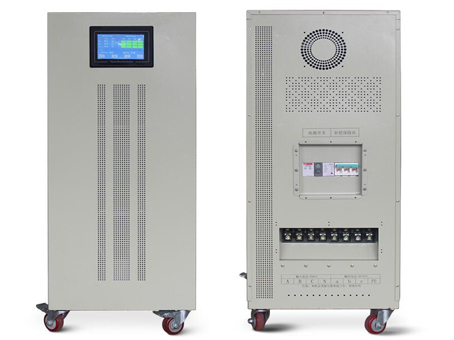

智能穩壓器100KVA系列單相/三相數字式穩壓電源是引進加拿大技術，結合我國供電現狀，而專門開發為穩定三相工頻交流電壓而研制的節能型新產品。本系列穩壓器博取傳統電子交流式、感應式與磁飽和式穩壓器之優點，采用補償式技術，因此，具有容量大、效率高、穩壓范圍寬、無相移、無波形失真、應變時間及調壓速度快、平穩等特點，對于容性，感性及阻性負載均能適應。本系列穩壓器具備體積小、重量輕、使用、維護方便，運行可靠，能承受瞬時超載及超壓欠壓報警和保護。
技術指標
輸入 | 穩壓范圍 | 3Φ4W+G380V±20%或3Φ4W+G220V± 20% 或3Φ4W+G200V± 20%或3Φ4W+G460V± 20% |
頻率 | 47HZ~63HZ | |
輸出 | 額定電壓 | 380V或400V或220V或200V或460V |
中心電壓值調節范圍 | ±7% | |
穩壓精度 | ±（1~5）%可選擇（常規設定為±2%） | |
響應時間 | 快（一個電源周波20ms） | |
波形失真 | 不產生附加波形畸變（靜態） | |
效率 | ≥98% | |
三相不平衡度 | 三相電壓自動平衡 | |
延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | |
保護 | 過壓 | 輸出相電壓超過10%，切斷輸出或不間斷轉向旁路 |
欠壓 | 輸出相電壓低于10%，切斷輸出或不間斷轉向旁路 | |
缺相 | 具備（自動切斷） | |
過載 | 電子檢測，過載3分鐘內切斷輸出 | |
過流 | 電子檢測和斷路器雙重保護 | |
短路 | 電子檢測和斷路器雙重保護 | |
旁路 | 不間斷自動旁路 | |
指示 | 電壓 | A、B、C、ΣABC三相分別具有真有效值數字顯示 |
電流 | A、B、C、ΣABC三相分別具有真有效值數字顯示 | |
工作狀態 | 穩壓狀態/市電狀態 | |
異常 | 過壓、欠壓、過載、保險絲斷 | |
工作方式 | 具有穩壓和市電兩種工作方式 | |
過載能力 | 5倍額定電流1秒鐘 | |
性能特點
響應速度快 | 12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償 |
可設定多種調整方式 | 同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度 |
分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載 | |
自動判斷：微電腦自動分析應該進行同調或分調 | |
測量技術先進 | 12位AD采集，單片機進行數字濾波及真有效值計算 |
控制精確無誤 | 大規模可編程邏輯器件與單片機的完美配合 |
人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能） |
輸出波形無失真 | 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理 |
抵抗諧波干擾 | 真有效值電壓檢測 |
負載范圍廣 | 各種負載都能適應 |
緩起動抗沖擊 | 具有先穩壓再輸出功能 |
保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 |
電壓電流顯示 | 電壓、電流分別真有效值數字顯示 |
工作原理
采用微電腦（MCU+PLD+12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。
型號規格
型號 | 額定容量(KVA) | 輸入電壓 范圍 (V) | 輸出電壓（V） | 額定輸出電流 (A) | 機柜外形尺寸 (mm) 寬X厚X高 | 重量 (kg) |
ZBW-S10 | 10 | 3Φ4W+G380V±20% 3Φ4W+G220V±20% 3Φ4W+G200V±20% 3Φ4W+G460V±20% （任意） |
3Φ4W+G380V 3Φ4W+G220V 3Φ4W+G200V 3Φ4W+G460V ±7% 可設置 | 15 | 350×600×750 (帶鎖定輪子) | 140 |
ZBW-S20 | 20 | 30 | 160 | |||
ZBW-S30 | 30 | 46 | 180 | |||
ZBW-S50 | 50 | 76 | 390×650×870 (帶鎖定輪子) | 195 | ||
ZBW-S80 | 80 | 120 | 660×660×1500(老) 460×650×1200(新) | 316 | ||
ZBW-S100 | 100 | 152 | 330 | |||
ZBW-S120 | 120 | 180 | 380 | |||
ZBW-S150 | 150 | 228 | 700×700×1600 | 450 | ||
ZBW-S180 | 180 | 273 | 490 | |||
ZBW-S200 | 200 | 300 | 530 | |||
ZBW-S250 | 250 | 342 | 1100×800×2100 | 630 | ||
ZBW-S320 | 320 | 486 | 720 | |||
ZBW-S400 | 400 | 608 | 810 | |||
ZBW-S500 | 500 | 760 | 910 | |||
ZBW-S600 | 600 | 912 | 1050 | |||
ZBW-S800 | 800 | 1216 | 1800×1000×2100 | 1300 | ||
ZBW-S1000 | 1000 | 1520 | 1650 | |||
ZBW-S1200 | 1200 | 1824 | 1900 | |||
ZBW-D3 | 3 | 單相 176V-264V | 單相 220V±7% 可設置 | 14 | 300×600×600 (帶鎖定輪子) | 20 |
ZBW-D5 | 5 | 23 | 28 | |||
ZBW-D10 | 10 | 45 | 50 | |||
ZBW-D20 | 20 | 91 | 80 | |||
ZBW-D30 | 30 | 136 | 100 | |||
ZBW-D50 | 50 | 227 | 660×660×1400 | 140 |
適用范圍
各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變等惡劣供電環境。此產品還可用于UPS旁路柜、工礦企業（生產流水線）、郵電通訊、醫院（CT機、MRI、DCS、X光機）、科研、激光切割機、數控機床、建筑工程設備（電梯、自動化控制系統、中央空調）等單位。
更持久、更耐用、更穩定、更高效
