380V轉220V變壓器的接線方法及注意事項
在工業生產和日常生活中,380V轉220V變壓器是常見的電壓轉換設備,正確接線關系到用電安全和設備正常運行。380V/220V變壓器主要由鐵芯、初級繞組(380V側)和次級繞組(220V側)組成,通過電磁感應原理實現電壓轉換。標準的三相變壓器初級繞組通常有六個接線端子(U1、V1、W1和U2、V2、W2),次級繞組根據類型不同可能有三個或四個輸出端子。本文將詳細介紹這類變壓器的接線步驟、注意事項以及常見問題解決方案。
一、變壓器基本結構和工作原理

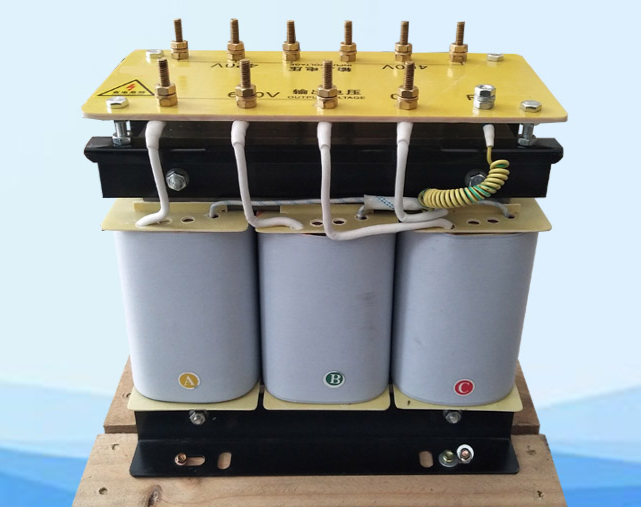

380V/220V變壓器主要由鐵芯、初級繞組(380V側)和次級繞組(220V側)組成,通過電磁感應原理實現電壓轉換。標準的三相變壓器初級繞組通常有六個接線端子(U1、V1、W1和U2、V2、W2),次級繞組根據類型不同可能有三個或四個輸出端子。
二、接線前的準備工作
1. 安全防護:佩戴絕緣手套,使用驗電筆確認電源已斷開
2. 工具準備:萬用表、螺絲刀、絕緣膠帶等
3. 環境檢查:確保工作區域干燥,無易燃物品
4. 參數確認:核對變壓器銘牌信息(輸入電壓380V,輸出電壓220V,額定功率等)
三、三相380V轉220V變壓器的接線方法
1. 星形(Y形)接法:
- 將初級繞組的U2、V2、W2端短接形成中性點
- U1、V1、W1分別接入三相電源的L1、L2、L3
- 次級繞組采用星形接法時,可得到相電壓220V
2. 三角形(△形)接法:
- 初級繞組按U1-W2、V1-U2、W1-V2的方式連接
- 連接點分別接入三相電源
- 這種接法適合特定功率要求的場合
四、單相380V轉220V變壓器的接線
1. 確定輸入端子:通常標有"380V"或"Primary"字樣
2. 連接火線:將任意兩相(如L1和L2)接入輸入端
3. 輸出連接:220V側接零線和另一火線
4. 接地處理:必須將變壓器外殼可靠接地
五、接線后的檢測流程
1. 空載測試:先不接負載,測量輸出電壓是否穩定在220V±5%
2. 相位檢查:用相位儀確認各相序正確
3. 絕緣測試:使用兆歐表測量繞組對地絕緣電阻(應>1MΩ)
4. 負載試驗:逐步增加負載至額定值,觀察溫升情況
六、常見問題及解決方案
1. 輸出電壓異常:
- 偏高:檢查輸入電壓是否過高或繞組匝數比錯誤
- 偏低:排查負載是否過重或線路壓降過大
2. 變壓器過熱:
- 檢查散熱條件是否良好
- 測量實際負載是否超過額定容量
- 排查是否存在繞組短路
3. 異常噪音:
- 緊固鐵芯夾件
- 檢查繞組是否有松動
- 排除諧波干擾因素
七、安全注意事項
1. 必須由持證電工操作
2. 接線前確保電源完全斷開
3. 不同廠家的接線端子標識可能不同,需仔細閱讀說明書
4. 禁止超負荷使用變壓器
5. 定期檢查接線端子是否松動(建議每半年一次)
6. 潮濕環境需加強絕緣防護
八、維護保養要點
1. 每月清潔變壓器表面灰塵
2. 檢查冷卻風扇運轉是否正常(強制風冷型)
3. 記錄運行溫度(一般不超過75℃)
4. 每年做一次全面絕緣檢測
5. 發現異常應立即停機檢修
九、特殊應用場景接線調整
1. 變頻器配套使用時:
- 需在變壓器前加裝電抗器
- 接線長度不宜超過10米
2. 精密設備供電:
- 建議增加穩壓裝置
- 單獨設置接地系統
3. 多臺變壓器并聯:
- 必須確保相位一致
- 配置均流裝置
十、選購建議
1. 功率選擇:實際負載總功率×1.2系數
2. 類型選擇:
- 油浸式:適合戶外大功率場合
- 干式:適用于室內精密設備
3. 品牌選擇:優先考慮通過ISO認證的產品
4. 附加功能:根據需要選擇帶保護裝置的類型
通過以上詳細介紹,我們可以看到380V轉220V變壓器的接線需要嚴格遵守操作規程。正確的接線方法不僅能保證設備正常運行,還能有效延長變壓器使用壽命。對于不熟悉電氣操作的人員,強烈建議尋求專業電工幫助,切勿盲目操作以免造成安全事故。在實際應用中,還應根據具體使用環境和負載特性進行適當調整,確保整個供電系統的安全穩定運行。
