TL431是一種可調式精密穩壓器，具有噪聲低，輸出電壓連續可調（25~36V）。輸出動態電阻小，電流較大等特點。因此，在電子電路中得到了廣泛的應用。

將TL431應用于交流調壓器，可達到簡化電路結構，改善電路性能的目的。本文設計的交流電子調壓器，當市電電壓在158~270V范圍內變化時，自動調節輸出電壓為220V+-7%，當市電電壓低于158V或高于270V時，能自動切斷電源，因而又具有欠壓和過壓保護功能。

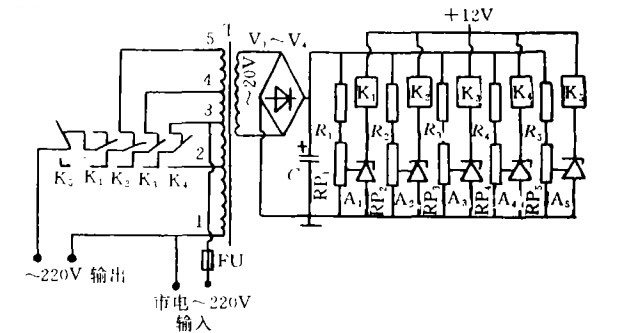

如圖是交流電子調壓器的電路圖。

圖中R1一R5為10k歐，RP1~RP5為10k歐電位器，A1~A5為TL431，V1~V4為IN4001，C為4700uF/50V，K1~K5為JQX-14F（DC12V）。市電經自耦變壓器T、V1~V4橋式整流和電容C濾波后，供檢測電路作電壓取樣用。+12V電源是由電容C濾波后的電壓經7812穩壓獲得（注：圖中省略）。變壓器1、3抽頭作為固定的市電輸入，其值在158~270V范圍內電容C的兩端電壓也隨之改變，當電位器變化時，RP1~RP4的可調端電壓超過2.5V時，A1~A4便依次導通，使繼電器K1~K4依次吸合，從而改變輸出端與調壓器的抽頭由5->2接通，達到自動調壓目的。

當市電輸入從158~180V時，A1導通，由1、5抽頭輸出220V土7%;當市電輸入從180~205V時，A1.A2導通，由1.4抽頭輸出220V土7%;當市電輸入從205~235V時，A1.A2及A3導通，直接由1.3抽頭輸出220V+-7%;當市電輸入從235一270V時，A1、A2、A3及A4。導通，由1.2抽頭輸出220Vt7%;當市電輸入低于150V時，A1不導通，K1釋放閉合觸點，切斷輸出供電回路，起到欠壓保護作用;當市電輸入高于270V時，A6導通，K5吸合，切斷輸出供電回路，起到過壓保護作用。

本文介紹的調壓器，由于采用了TL431，所以很易通過改變電位器RP1~RP5可調端的位置，來調整調壓器的調壓范圍和過壓、欠壓保護值。
