三相電壓是否平衡是電能質量的一個重要指標，三相電壓不平衡指各相之間電壓不相等或相角不相等，由于各相負載不平衡造成。是各相電源所加的負荷不均衡所致，屬于基波負荷配置問題。三相電壓不平衡怎么辦？如何解決？發生三相不平衡即與用戶負荷特性有關，同時與電力系統的規劃、負荷分配也有關。

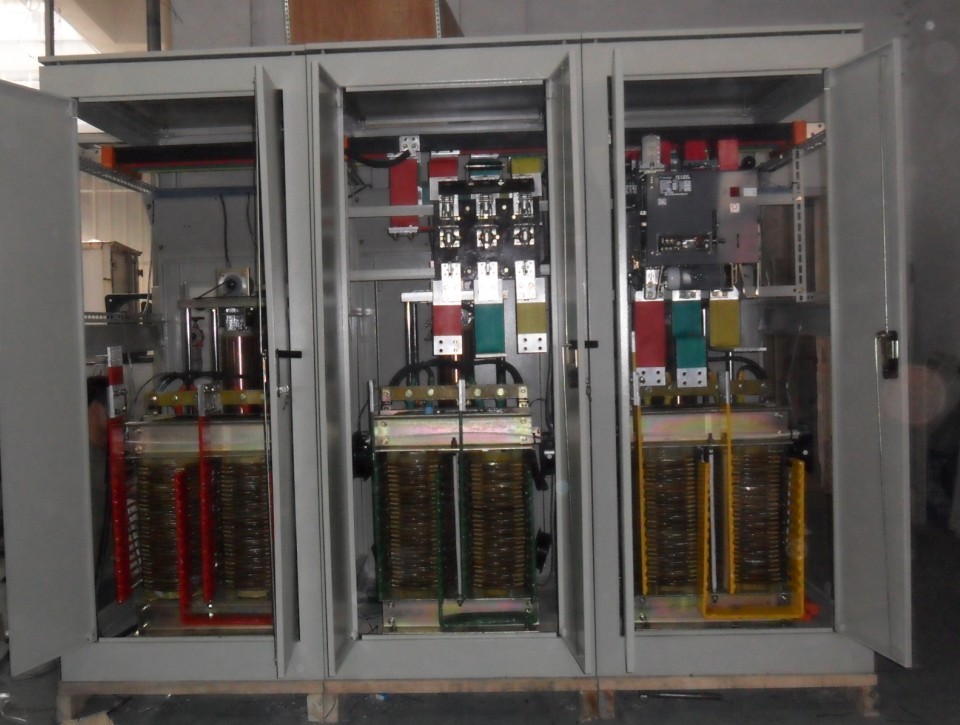

臺州力威SBW-F系列三相分調式全自動補償式電力穩壓器，是SBW系列產品加以改進的穩壓器、適合三相電壓輸入不平衡的電網，三相電壓不平衡的解決辦法！！當電網波動或負載電流變壓時，三相輸出能自動平衡，且保持電壓調節平穩的優點。本系列產品與其它型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機體積小，重量輕，使用安裝方便，運行可靠等優點。(分數顯、儀表指示兩類)
技術參數:
輸入電壓 | 三相四線，相電壓220V±20%,線電壓380V±20% |
輸出電壓 | 三相380V |
輸出精度 | 1~5﹪(可調)常規設定±3% |
頻率 | 50Hz/60Hz |
效率 | ≥98﹪(功率等級50KVA以上) |
響應速度 | 1.5S |
環境溫度 | -10℃~+40℃ |
絕緣電阻 | ≥5MΩ |
過載能力 | 二倍額定電流,維持一分鐘 |
耐壓 | 2000V1分鐘無擊穿 |
波形失真 | 無附加波形失真 |
保護功能 | 過壓、欠壓、過流、缺相、相序、旁路 |
型號規格（三相分調補償穩壓器）
型號 | 輸入范圍 | 輸出 | 穩壓精度 | 電流 | 重量 | 外形尺寸（cm） |
SBW-F-50kVA | 380V±15% | 380V | 1-5% | 75 | 450 | 100×85×137 |
SBW-F-100kVA | 380V±15% | 380V | 1-5% | 150 | 540 | 115×90×200 |
SBW-F-150kVA | 380V±20% | 380V | 1-5% | 225 | 650 | 120×100×185 |
SBW-F-180kVA | 380V±20% | 380V | 1-5% | 273 | 750 | 120×100×185 |
SBW-F-225kVA | 380V±30% | 380V | 1-5% | 341 | 860 | 125×100×195 |
SBW-F-250kVA | 380V±30% | 380V | 1-5% | 380 | 875 | 125×100×195 |
SBW-F-320kVA | 380V±15% | 380V | 1-5% | 486 | 990 | 125×100×195 |
SBW-F-400kVA | 380V±15% | 380V | 1-5% | 600 | 1430 | 150×85×200 |
SBW-F-500kVA | 380V±20% | 380V | 1-5% | 750 | 1920 | 150×85×200 |
SBW-F-600kVA | 380V±20% | 380V | 1-5% | 900 | 2830 | 150×85×200 |
SBW-F-800kVA | 380V±20% | 380V | 1-5% | 1200 | 3000 | 158×85×230 |
SBW-F-1000kVA | 380V±30% | 380V | 1-5% | 1500 | 3190 | 158×85×230 |
SBW-F-1200kVA | 380V±20% | 380V | 1-5% | 1800 | 3466 | 158×85×230 |
三相穩壓器安裝須知
1、按照選用的穩壓電源功率配合適的軟導線作為連接導線，并按穩壓電源后面的標識連接。
2、某些功率小的機型已裝備了從穩壓電源到電源的連線，但您仍需要提供由負載到本機的連接線。
3、連接好保護地線，地線為黃綠雙色線，其允許通過的電流為額定電流的2倍；測試接地電阻應為5Ω以下。
4、銅導線截面積每平方毫米允許通過的電流不大于4A。
5、接線要接牢壓緊，以防松動打火或因接觸電阻太大發熱而造成接點氧化,造成穩壓電源報警或工作不正常。
6、地線和零線不得反接或接在一起，否則，有可能造成機身帶電或不能工作。
7、相線和零線不得接反，三相穩壓器接反會造成嚴重短路而損壞產品。
8、在開機調試前確定所負載的負載功率必須低于穩壓電源功率（KVA X 80%）并應該留有20%的余量，以免因電壓過低造成穩壓電源損壞或報警。
9、開機后穩壓電源電壓表指示在380V（輸出電壓）。此時可接通負載的設備電源，開始工作，如出現電壓表抖動或報警時，請立即關閉負載的設備電源。
10、穩壓電源內置干式變壓器，長時間連續工作過程中會產生一定的噪音和熱量，只要工作正常，均非穩壓電源故障。
11、由于變壓器周圍0.5米至1米的范圍內有輕微磁場，穩壓電源擺放時請遠離易磁化的儀器設備，因此造成的損失不在保修范圍內。
12、穩壓電源應禁止帶負荷開機和關機，以免因開關沖擊電流過大造成穩壓電源和所負載的儀器設備工作不正常，甚至導致損壞。
