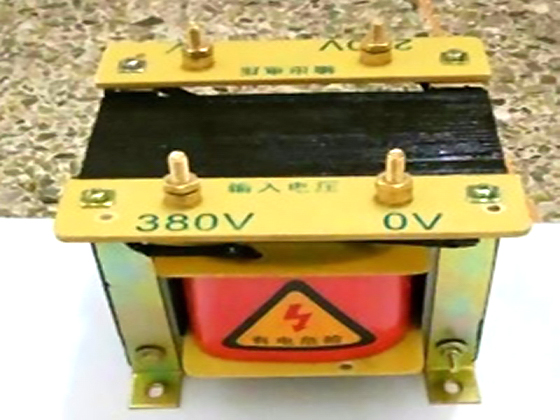

單相變壓器即一次繞組和二次繞組均為單相繞組的變壓器。產品可單相運行、或3臺單相成組作為三相運行。單相變壓器一般采用同心式繞組，是將高、低壓繞組同心地套裝在鐵心柱上，如圖上圖所示。為了便于與鐵心絕緣，把低壓繞組套裝在里面，高壓繞組套裝在外面。對低壓大電流大容量的變壓器，由于低壓繞組引出線很粗，也可以把它放在外面。高、低壓繞組之間留有空隙，既利于繞組散熱，又作為兩繞組之間的絕緣。

同心式繞組按其繞制方法的不同又可分為圓筒式、螺旋式和連續式等多種。同心式繞組的結構簡單、制造容易，常用于心式變壓器中，這是一種最常見的繞組結構形式，市面上單相變壓器基本上均采用這種結構。

單相變壓器工作原理

當變壓器一次側施加交流電壓U1，流過一次繞組的電流為I1,則該電流在鐵芯中會產生交變磁通，使一次繞組和二次繞組發生電磁聯系，根據電磁感應原理，交變磁通穿過這兩個繞組就會感應出電動勢，其大小與繞組匝數以及主磁通的最大值成正比，繞組匝數多的一側電壓高，繞組匝數少的一側電壓低，當變壓器二次側開路，即變壓器空載時，一二次端電壓與一二次繞組匝數成正比，變壓器起到變換電壓的目的。
當變壓器二次側接入負載后，在電動勢E2的作用下，將有二次電流通過，該電流產生的電動勢，也將作用在同一鐵芯上，起到反向去磁作用，但因主磁通取決于電源電壓，而U1基本保持不變，故一次繞組電流必將自動增加一個分量產生磁動勢F1,以抵消二次繞組電流所產生的磁動勢F2,在一二次繞組電流L1、L2作用下，作用在鐵芯上的總磁動勢（不計空載電流I0),F1+F2=0, 由于F1=I1N1,F2=I2N2,故 I1N1+I2N2=0,由式可知，I1和I2同相，所以

I1/I2=N2/N1=1/K
由式可知，一二次電流比與一二次電壓比互為倒數，變壓器一二次繞組功率基本不變，（因變壓器自身損耗較其傳輸功率相對較小），二次繞組電流I2的大小取決于負載的需要，所以一次繞組電流I1的大小也取決于負載的需要，變壓器起到了功率傳遞的作用。

單相變壓器如何安裝接線

單相變壓器如何接線的接線方式的說法不妥，只能說是選擇變壓器的結線組別。 一側繞組只有Y和Δ二種，雙圈式變壓器的組合就是四種：Y/Y，Δ/Y，Y/Δ，Δ/Δ。

Y/Y結線組是輸入輸出同相位，還有5種不同相位，按時鐘表示，分別是0點和2，4，6，8，10點，鐘點表示也是輸入與輸出之間的相位關系。 Δ/Δ結線組是輸入輸出也是同相位，還有5種不同相位，按時鐘表示，同樣是0點和2，4，6，8，10點，鐘點表示一樣是輸入與輸出之間的相位關系。

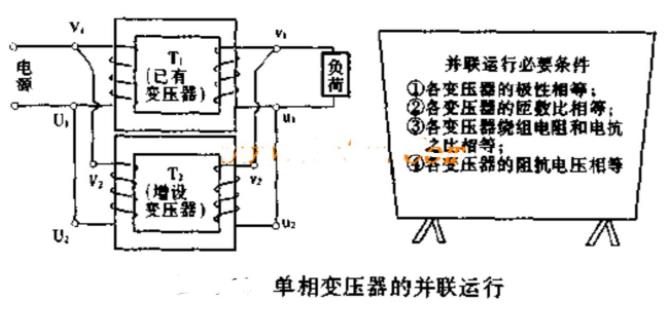

單相變壓器的并接接線圖

變壓器除了單臺使用外，還使用兩臺以上的變壓器，有時是由于負荷增大需增加變壓器容量，有時是為了達到經濟運行目的，為此，一次側和二次側各都按并聯接線。稱此為變壓器并聯運行（參看下圖 ）。

單相變壓器和三相變壓器有什么區別

1、用料少

相同容量的單相變壓器比三相變壓器用鐵減少20%，用銅減少10%。尤其是采用卷鐵結構時，變壓器的空載損耗可下降15%以上，這將使單相變壓器的制造成本和使用成本同時下降，從而獲得最佳的壽命周期成本。

2、線路投資低

在電網中采用單相供電系統，可節省導線33%～63%，按經濟電流密度計算，可節約導線重量42%，按機械強度計算，可降低導線消耗66%。因此可降低整個輸電線路的建設投資。這在我國地域廣闊的農村和城鎮的路燈照明及居民生活用電方面是很有意義的。
