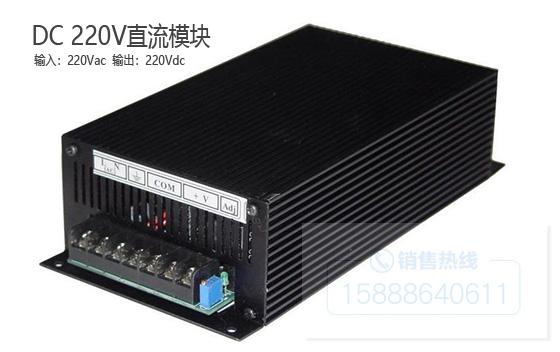

220v交流轉220v直流電源模塊

220v交流轉直流220v怎么轉？交流220v輸入首先經過輸入濾波電路（輸入濾波器），再通過整流電路變換為直流220v，經過輸入緩沖電路（抑制電壓、電流浪涌電路）進入功率逆變電路，在此環節中加有輸入過壓、欠壓保護等電路，當交流輸入超出或低于額定輸入范圍時或輸入缺項時，關斷功率逆變電路。經過功率逆變電路后將直流電壓轉換為高頻交流電壓，該交流電壓通過變壓器隔離降壓后輸出低壓交流電壓，再經輸出高頻整流和濾波后輸出穩定的直流電壓給負載供電。

220v交流轉直流220模塊主控控制電路通過采集輸入電壓、電流信號來調節逆變電路開關管工作狀態，輸出穩定的直流電壓；接收保護電路、電壓調節信號和恒流設定信號，實現對電源的保護及設定；大功率模塊輸出采集的輸出電壓、電流值和電源工作狀態信號提供給面板表頭和狀態指示燈進行顯示。
