380穩壓器三條火線（字母A,B,C;顏色：黃，綠，紅）和一條零線（字母N;顏色：黑或藍色）按對應接線

穩壓器接線的過程中，并不是我們隨意去做的，否則接完線之后沒有電，或者是沒有安全方面的保障，這都會直接影響到接下來的使用，所以現在我們就來看看，穩壓器怎么接線才正確，了解恰當?shù)姆椒ǎ窈笞约涸谧龅倪^程中才能夠知道具體的步驟。

那么220穩壓器怎么接線和380穩壓器怎么接線的區別在哪里？我們一起來看看。

一. 220v穩壓器怎么接線

220穩壓器怎么接線,在國內一般指的為220V輸入輸出,一般輸入及輸出線路為零線和火線再加入地線,三條線做為輸入輸出相數，輸入按照火線對接火線，零線對接零線，地線對接地線，220穩壓器輸出接開關上或電器就完成接線了.220穩壓器,一般用于功率較小的電器.如家用電器,辦公電器,小型實驗設備等.

二. 380v穩壓器怎么接線

380v穩壓器怎么接線，一般對于電路了解的用戶都知道,三相電,一般指工業用電.也就是我們所說到的工業380V.三相穩壓器的輸入輸出接線一般都是三條火線相接.接線方式分別有三相三線,三相四線,三相五線等，380穩壓器也是火線對火線，有零線對接零線，地線必須接地對于380穩壓器來說一定要接上接好，這樣380穩壓器接線就完成了.三相穩壓器按照用戶及設備的要求可進行接線數進行條整.三相380穩壓器接線數分別為:

1. 三相三線:三相三線均為三條火線輸入和輸出.

2. 三相四線:三相四線的線路分別是,三條火線（字母A,B,C;顏色黃，綠，紅）和一條零線（字母N;顏色黑或藍色）.三相四線則為三條火線,一條零線.

3. 三要五線:三相五線,則是在三相四線穩壓器三條火線,一條零線的基礎上加上一條地線.

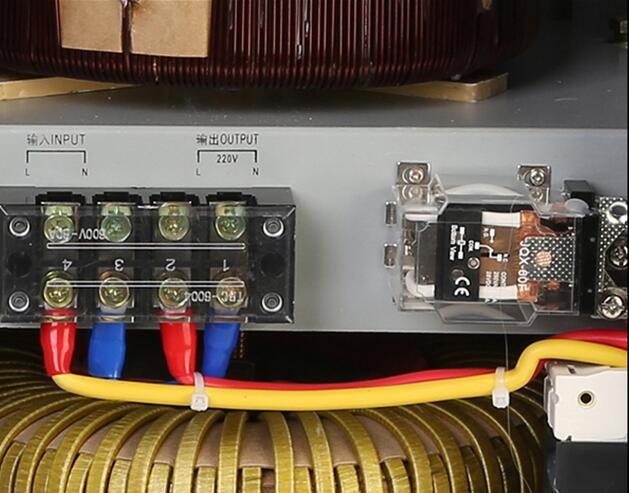

220穩壓器一條火線（字母L;顏色：黃，紅）和一條零線（字母N;顏色：黑或藍色）按對應接線

三. 接線的區別:

220穩壓器怎么接線和380穩壓器怎么接線的區別在于輸入和輸出的電壓和接入線數的不同.而內部的結構及用量也不同.

在使用上,220穩壓器僅供單相用電器供電,而380穩壓器即可以為三相穩壓器提供穩壓供電,也可在生產時對工廠進行特殊要求,進行單相供電.

四. 穩壓器接線步驟:

在進行穩壓器接線的時候，我們要將穩壓器輸入，接到了配電板上，并且用戶在配電板上安裝一個，符合儀器功率使用的保險絲，這樣是為了確保安全。接下來再將用電設備的電源，直接接到穩壓器的輸出端，這個過程中應該注意到具體的輸入電壓，必須要和相應的穩壓器保持一致。

接下來我們開啟穩壓器的開關，確定工作指示燈亮，然后觀察總體上的電壓是否處在正常的情況，輸出電壓正常的時候，我們開啟用電設備的電源開關，穩壓器就能夠自動的調節電壓，并且正常的進行供電。如果我們的用電設備長期不使用，也要關閉用電設備的電源，減少耗電的同時也能夠延長穩壓器的壽命。

穩壓器接線的時候，我們需要按照正確的步驟，并且了解到具體的方法，然后才能夠完成安裝的事宜。使用穩壓器的過程中，如果長時間的不用需要關閉，不要在那里浪費電，并且影響使用壽命。整個安裝接線的過程中非常的容易，只要你按照正確的方式就可以更好的完成接線的事情。
