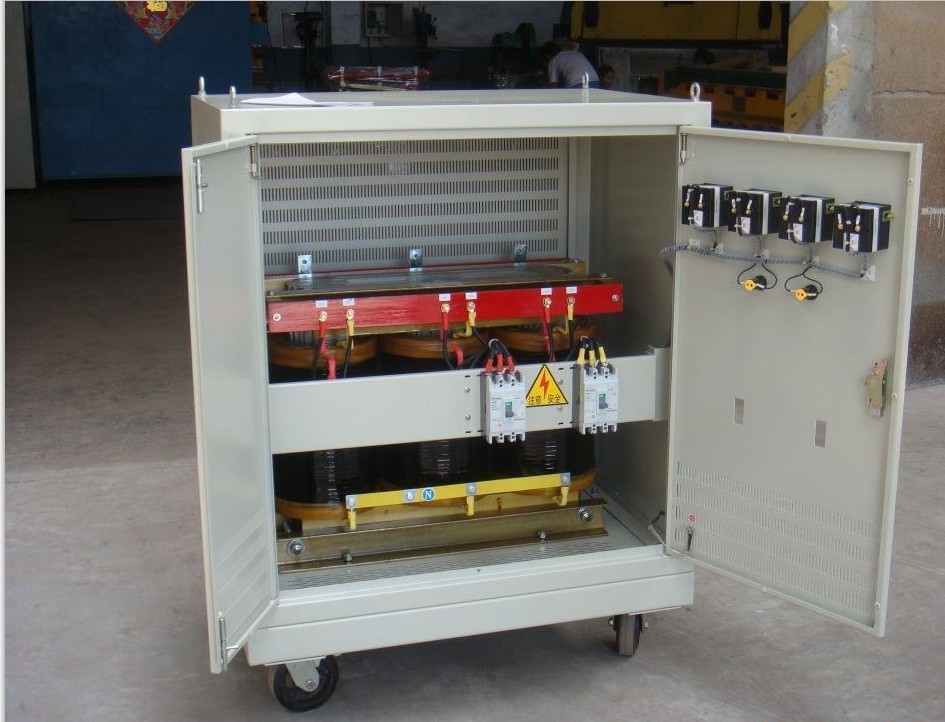

電動機降壓啟動專用變壓器

降壓變壓器是把輸入端的較高電壓，轉換為輸出相對偏低的理想電壓，從而達到降壓的目的變壓器。降壓變壓器是輸變電系統中十分重要的設備，其正常運行不僅關系到本身的安全、用戶的可靠供電，而且直接影響電力系統的穩定。我們要如何去選擇電機啟動降壓變壓器呢？下面力威就給大家介紹一下。

1、電動機起動電流Iq≈2～7額定電流，GB12325-90規定10KV及以下三相供電電壓允許偏差為額定電壓的±7%，GB-T-3811-2008起重機設計規范7.2.1.2規定電壓波動不得超過額定值的±10%。

2、單臺電動機直接啟動場合降壓變壓器容量的選擇：四極或二極鼠籠電機拖動風機一般直接啟動，啟動電流為額定電流的六倍，當電網電壓下降15%時——注意已經超過了最大±10%的標準，則變壓器次級容量=√3*380*(1-15)%Iq/1000*cosφ=1.732*323Iq/850=0.66Iq，變壓器的平均功耗為7.5%，所以變壓器的容量=(1+0.075)*變壓器次級容量=1.075*0.66Iq=1.075*0.66*5～7電動機額定電流，當取近似值時，變壓器的容量≈8.5電動機額定功率。

3、數(N)臺相同電動機同時直接啟動場合降壓變壓器容量的選擇：變壓器的容量=1.075*N*每臺電動機占用變壓器次級容量=N(1.075*0.66)Iq=0.71*N*Iq，通常可取Iq，=12電動機額定功率(KW數)，于是變壓器的容量≈8.5*N*電動機額定功率。按此原理，數臺電動機功率不同時，可以分別計算，然后相加；不同時啟動時，按同時啟動電動機計算，再加上正常運行的電動機，求得兩類電動機所占用變壓器次級容量，再計算出變壓器的容量。

4、單臺電動機采用變頻器啟動場合降壓變壓器容量的選擇：與2項相比只是啟動電流控制在額定電流的2倍，于是變壓器的容量=(1+0.075)*變壓器次級容量=1.075*0.66Iq=2.838電動機額定功率，即變壓器的容量≈2.8電動機額定功率。

5、同理，數(N)臺相同電動機采用變頻器同時啟動場合降壓變壓器容量的選擇：變壓器的容量≈2.8N單臺電動機額定功率。按此原理，數臺電動機功率不同時，可以分別計算，然后相加。
