更新時間：2019-08-01
瀏覽：131013 次
DDS-30KW/大功率）單相轉三相電源轉換器（220v單相變380v三相）采用交-直-交的電路結構，使用SVPWM空調矢量算法調制控制技術，將普通的單相電轉為工業用的三相電。 經DDS系列單相轉三相電源轉換后的三相電為標準純正弦波，相位角為120° ，諧波失真率小于2%，完全滿足國家三相電電能質量標準，適用于各種類型負載（如：電機、車床、電梯、調試變頻器、壓縮機等三相負載）。
DDS系列大功率單相轉三相電源解決一些地區因為三相電限電給生產帶來的不便，也解決了一些因場地限制無法申請到三相電的用戶需求。
性能特點：
1、寬電壓輸入80-320V/AC，也可以按要求定制特殊電壓，適應各地區普遍市電電壓偏低的工作環境；
2、輸出使用的是工業用三相電，但是按民用單相電計費，經濟性好；
3、核心元件均為進口器件，采用三菱的第6代IPM模塊性能穩定，使用壽命長，保護功能強大，更換維修方便。采用美國TI中央處理器DSP28335芯片，響應迅速準確，給負載提供穩定干凈的電源提供保障；
4、人性化安全設計，采用隔離變壓器設計方案，輸入輸出完全電氣隔離，輸入輸出都配有塑殼斷路器，為客戶節省開關，安裝方便安全。帶電部位全封閉，防止小孩觸電；
5、輸出保護功能完善，有輸出過壓、過載、過溫、短路、自診斷保護等多種保護；
6、LCD+LED顯示，可以顯示輸入輸出電壓，電流，用電量，故障顯示，方便客戶迅速查找故障，指導維修；
7、整機采用模塊化設計，插拔式設計，便于維修，減少機器故障來去維修的隱形成本；
8、電源同時具有濾除市電擾動、干擾的功能，是一個性能優異的穩頻穩壓電源，為后端設備提供一個更穩定、更純凈的供電環境；

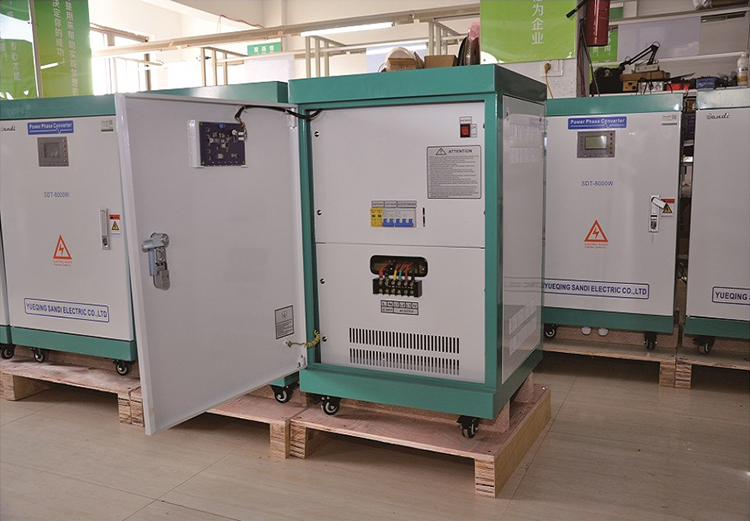

DDS-30KW/大功率單相轉三相電源轉換器
主要參數：
輸入電壓：單相220V±20%
輸入頻率：50/60HZ
輸出電壓：380V
輸出頻率：50HZ
輸出功率：3KW~ 300KW
負載過載：1.5倍30秒
單相AC220V變三相AC380V特種電源，是我公司專為農村加工作坊、小型工廠、 學校、醫院、辦公室、工地、旖工現場等沒有三相動力電或特種用途而研發生產的專業電源轉換器。該電源采用原裝進口智能模塊等高品質器件，使用SVPWM空調矢量算法調制控制技術，將AC220V民用電源經電源轉換器處理，輸出三相純正弦波380V電源（3條火線），為負載提供穩定、可靠工業電源。
技術參數：
型號 | DDS-30KW |
隔離方式 | 工頻變壓器 |
交流輸入 | |
額定電壓（Vac） | 單相220V |
額定電流（A） | 136A |
輸入額定電壓范圍（Vac） | 110/120/220/230/240Vac可選擇 |
交流輸出 | |
額定功率 | 30KW |
額定電壓 | 380VAC±3% |
輸出頻率 | 50Hz±0.05(50/60HZ可設置) |
額定電流（A） | 45.5A |
輸出額定電壓范圍（Vac） | 220/380/400/415/440/480Vac可選擇 |
輸出線制 | 三相四線+接地 |
輸出波形 | 純正弦波 |
波形失真率（THD） | ≤3%(線性負載) |
動態響應（負載0～100%） | 5%，≤50ms |
功率因數（PF） | 0.95 |
逆變效率 | >93% |
過載能力 | 150%，10秒 |
絕緣強度（輸入和輸出） | 1500Vac，1分鐘 |
保護功能 | |
保護功能 | 輸入欠壓、過壓保護、輸出過載保護、短路保護、過熱保護 |
顯示方式 | LCD |
運行方式 | 可連續運行 |
冷卻方式 | 風冷 |
短路保護/過載保護 | 不自動恢復，需重啟機器 |
工作環境、機械尺寸 | |
防護等級 | IP20 (室內) |
使用海拔（m） | ≤3000(海拔高于1000m需降額使用) |
工作溫度（℃） | -15～+50℃ |
相對濕度（℃） | 0~95%無凝露 |
噪音（dB，1米） | ≤50dB |
參考尺寸:（寬x深x高） | 600x700x1200mm |
參考重量（Kg） | 270Kg |
為了更好的服務于客戶，我公司可依照用戶的需求定制不同規格的參數配置。 | |
