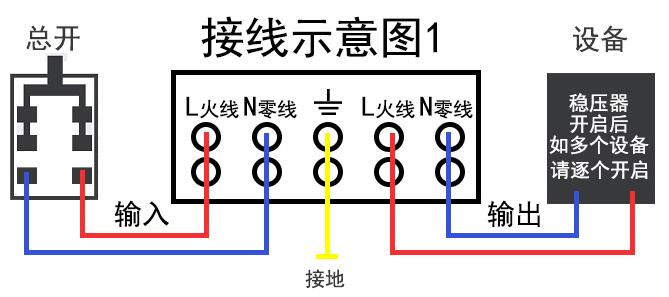

220v穩壓器接線圖

穩壓器怎么接線？相信大多數人都有這樣的疑問，知道穩壓器，穩壓器是使輸出電壓穩定的設備，可以自動調節電壓升降，保證電壓在自己的設定值。就是不知道穩壓器怎么接線？很多人在購買穩壓器前怕自己不會安裝，都想先問問，了解一下，其實安裝穩壓器很簡單，今天我們來說一下穩壓器安裝接線。

首先，將穩壓器輸入接到配電板上，并在用戶配電板上安上符合本儀器功率保率的保險絲，以確保用電安全。

第二，將用電設備的電源接到穩壓器的輸出端子上，注意用電器的額定輸入電壓值應與穩壓器的輸出一致，切勿接錯。

第三，先開啟穩壓器的電源開關，工作指示燈亮。觀察電壓表指示值是否正常。輸出電壓正常時，再開啟用電設備電源開關，本穩壓器即能自動調整電壓，正常供電。

第四，當用電設備長期不用時，請關閉用電設備的電源開關，以減少耗電和延長穩壓器的使用壽命。

第五，穩壓器不得過載使用。市電電壓較低時，輸出容量減少，應相應減少穩壓器負載。

第六，當選用電器有冰箱、空調、水泵等有電機運轉的設備時，應選擇3倍以上容量的穩壓器，以免設備啟動電流超過穩壓器保險絲電流或過流保護斷路器電流使穩壓器保險絲熔斷或斷路器跳閘或壓降太大而無法工作。

第七，與穩壓器連接的導線應有足夠載面，防止發熱和減少壓降。容量2KVA以上的穩壓器采用端子連接，應選用單根銅質導線，并盡量擰緊端子螺絲，防止連接處發熱。

第八，無論是單相或三相穩壓器，在接好所有輸入輸出線后，應先關掉負載的電源開關，再開啟穩壓器，檢查輸出電壓正常后，再開啟負載的電源開關。

總結：穩壓器如今無論家庭的電力配置上，還是在各大單位的電子設備中，都無法缺少一款穩壓產品，來維持周圍電力的安全性以及穩定性。在選購時按用電設備額定功率、開機浪涌電流、感性、容性等負載情況選擇穩壓電源輸出功率時要留有足夠的余量，用于沖擊性負載時余量應更大。
